Una guia pràctica sobre les proporcions d'ompliment de mitjans MBBR: definicions, el límit de fluidització darrere del sostre del 67%, rangs recomanats per a plantes municipals i industrials i consells d'ajust que cobreixen el tipus de dipòsit, l'aireació i la qualitat de l'aigua regional.
Introducció
La proporció d'ompliment (també escrit com a taxa d'ompliment o percentatge d'ompliment) és un dels paràmetres més freqüents en el disseny de MBBR:
poseu-lo massa baix i la capacitat de tractament pot quedar curta; poseu-lo massa alt i la fluidització es pot veure afectada.
En la pràctica de l'enginyeria, la proporció d'ompliment dels mitjans MBBR es controla generalment25%–67%(segons el tipus de medi i la configuració del dipòsit), amb rangs recomanats notablement diferents per a aplicacions municipals i industrials.
Quina és la proporció d'ompliment i per què el 67% sovint es tracta com el sostre
La relació d'ompliment és el percentatge del volum efectiu del reactor ocupat pel volum assentat del medi. Determina tant la quantitat total de medis disponibles per al creixement del biofilm com si el medi pot caure lliurement sota les forces hidràuliques i d'aireació.
En projectes reals, la proporció d'ompliment es mesura sobre la base del volum establert del suport: es carrega una mostra de suport en un cilindre graduat o un recipient calibrat, es colpeja suaument fins que el volum s'estabilitzi i després es compara amb el volum del dipòsit. La variació dimensional entre lots pot afectar la mesura, de manera que el disseny, l'adquisició i la dosificació s'han de calcular amb la mateixa especificació del lot sempre que sigui possible.

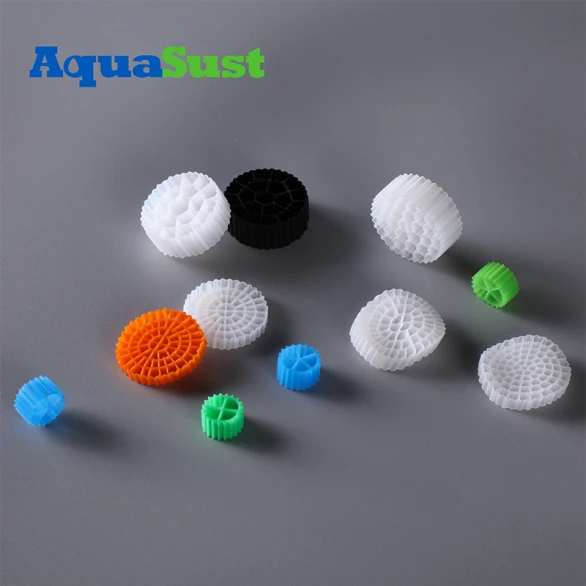

La fluidització requereix espai lliure suficient. Per als mitjans de tipus K-cilíndrics (K1/K3/K5), l'experiència en enginyeria mostra que una vegada que la proporció d'ompliment supera aproximadament el 67%, la capa de suport s'acosta a un empaquetament dens: l'aigua i les bombolles d'aire lluiten per penetrar i les zones estancades tendeixen a formar-se prop del fons del dipòsit. Per aquest motiu,El 67% es considera àmpliament com el sostre pràctic d'enginyeria per a mitjans suspesos (valor típic). El sostre varia una mica amb l'estructura dels mitjans; Els mitjans de tipus-esponja porosa es deformen més fàcilment i poden apropar-se a proporcions més altes en alguns escenaris, però això s'ha de verificar acuradament.
Efectes d'una proporció d'ompliment massa baixa o massa alta
2.1 Relació d'ompliment massa baixa
La superfície efectiva del biofilm al dipòsit és insuficient, la taxa de càrrega volumètrica baixa i els indicadors d'efluents es tornen difícils de complir;
A concentracions baixes de medi, la fluidització es torna massa vigorosa, el biofilm es talla més fàcilment i el període d'establiment del biofilm s'allarga;
La inversió en el volum del tanc no s'utilitza completament - els projectes de modernització gasten diners sense augmentar realment la capacitat;
Els projectes de nova-construcció poden veure's obligats a ampliar els dipòsits per compensar la capacitat de tractament, augmentant els costos de construcció-civil i la petjada.
2.2 Proporció d'ompliment massa alta
La fluidització del medi està restringida, es desenvolupen zones mortes empaquetades dins del dipòsit, la transferència de massa es deteriora i apareix una deficiència d'oxigen localitzada;
El consum d'energia d'aireació augmenta: es necessita més aire per mantenir la fluidització, augmentant el cost de tractament unitari;
La col·lisió i l'abrasió entre els mitjans s'intensifiquen, col·locant una càrrega més gran a les pantalles de retenció, mentre que la vida útil s'escurça i la pressió de manteniment creix.
Una idea errònia comuna en projectes reals és que "una proporció d'ompliment més alta sempre significa una capacitat de tractament més gran". Quan la proporció s'acosta al sostre de fluidització, afegir més mitjans no millora les taxes d'eliminació i pot empitjorar la qualitat de l'efluent.
2.3 Com jutjar in situ si la proporció d'ompliment és adequada
Durant el funcionament, tres comprovacions ràpides ajuden: primer, inspeccioneu visualment l'estat de fluidització -, el material ha de caure uniformement per la superfície del dipòsit sense zones obvies; en segon lloc, controlar la distribució d'oxigen dissolt - grans desviacions de DO a través del dipòsit indiquen una mala barreja, que pot indicar un dipòsit excés d'ompliment; en tercer lloc, feu un seguiment dels indicadors d'efluents i del gruix del biofilm - si el biofilm és prim persistentment o s'esborra amb freqüència, és possible que la proporció d'ompliment o la velocitat d'aireació necessitin un ajust. Són comprovacions d'-experiència operativa; el judici final sempre es basa en les dades-de les proves de qualitat de l'aigua.
Índexs d'ompliment recomanats per a escenaris municipals i industrials
L'interval recomanat per a cada escenari depèn de la concentració de l'afluent, l'estàndard d'efluent objectiu, el tipus de dipòsit i el mètode d'aireació. Els intervals següents són valors d'enginyeria típics; cada projecte específic s'ha de confirmar mitjançant el càlcul del disseny.
|
Escenari |
Relació d'ompliment típica |
Notes |
|
Aigües residuals municipals (MBBR-nova) |
30%–45% |
Influent de força-normal; equilibra l'eliminació de nitrogen i la fluidització |
|
Rehabilitació-de fangs activats municipals (híbrid) |
25%–40% |
Els mitjans conviuen amb els fangs; S'ha de preservar l'espai de mescla |
|
Aigües residuals industrials (COD alt: aliments/begudes/polpa i paper) |
40%–60% |
Alta càrrega; Es requereix una transferència de massa i aireació reforçades |
|
Aigües residuals industrials (alt amoníac: productes químics/lixiviats) |
50%–67% |
Apunta a la càrrega-de superfície; la fluidització s'ha de comprovar estrictament |
|
Procés combinat MBBR + MBR |
30%–50% |
Valor típic per a l'etapa MBBR aigües amunt |
Tingueu en compte que els intervals recomanats són només un punt de partida. El valor final s'ha de comprovar amb la taxa de càrrega volumètrica de disseny (típica municipal 0,3-0,8 kg DQO/(m³·d)) i l'estàndard d'efluent objectiu: per a càrregues elevades i estàndards estrictes, preneu l'extrem superior del rang; per a les prioritats de càrrega baixa i-estalvi d'energia, agafeu l'extrem inferior.
Ajustaments per tipus de dipòsit, aireació i qualitat de l'aigua regional
Tipus de tanc:
- els tancs de flux-obturadors desenvolupen grans gradients de concentració al llarg del recorregut del flux, de manera que les seves proporcions d'ompliment sovint són inferiors a les dels tancs completament barrejats;
- els dipòsits multi-canal poden aplicar diferents proporcions d'ompliment en diferents canals.
- Comprovació de la càrrega: després de seleccionar una proporció d'ompliment, verifiqueu tant la càrrega volumètrica com la càrrega de superfície-per confirmar que el volum del tanc i l'àrea de superfície del suport compleixen cadascun amb els objectius de disseny - eviteu satisfer un indicador mentre supereu l'altre.
Mètode d'aireació:
- Els projectes europeus utilitzen habitualment l'aeració del ventilador amb difusors de-bombolles fines, que poden suportar ràtios d'ompliment més elevats (40%-55%);
- Els airejadors de superfície o l'aireació per raig proporcionen una intensitat de mescla limitada, de manera que es recomana l'extrem inferior del rang.
Qualitat de l'aigua regional:
- al sud-est asiàtic, l'afluent càlid d'alta-terbolesa pot recobrir fàcilment el medi amb sòlids en suspensió; Es recomana un 25%-40% juntament amb un pretractament reforçat.
- A les regions fredes del nord, l'activitat biològica disminueix, de manera que sovint s'utilitzen proporcions d'ompliment més altes per compensar la superfície, combinades amb un disseny-corregit per la temperatura.
- A la UE, on les concentracions d'afluents són baixes, la proporció d'ompliment es pot reduir moderadament per estalviar energia sempre que es compleixin els estàndards d'efluents.
Compliment i lliurament:
- per als mitjans exportats, s'ha de proporcionar documentació relacionada amb CE/REACH (UE) o EPA-per al mercat objectiu;
- per als projectes a la Xina, s'apliquen els estàndards de GB i els codis de disseny aplicables, i la proporció d'ompliment es finalitza mitjançant la verificació del disseny.
Els projectes de modernització també haurien d'avaluar la capacitat excedentària del sistema d'aireació existent per evitar una aireació insuficient després d'augmentar la proporció d'ompliment.
Preguntes freqüents (FAQ)
P1: Una proporció d'ompliment més alta sempre significa una major capacitat de tractament?
A: No necessàriament. Dins del rang on la fluidització es manté normal (per exemple, 25%–50%), augmentar la proporció d'ompliment afegeix una superfície efectiva de biofilm i la capacitat augmenta en conseqüència; però prop del 60%-67% es restringeix la fluidització, les zones mortes augmenten, el creixement de la capacitat s'alenteix o s'inverteix i el consum d'energia d'aireació augmenta notablement.
P2: Per què tants dissenys limiten la proporció d'ompliment al 67%?
R: És una regla general d'enginyeria (valor típic) derivada del mecanisme de fluidització dels mitjans cilíndrics suspesos. Per sobre d'aquesta relació, els canals d'aigua i aire entre els mitjans es comprimeixen, cosa que dificulta el manteniment d'una fluidització uniforme. Si un projecte realment necessita una densitat de suports més alta, la configuració del tanc o la combinació de processos s'hauria de re-avaluar en lloc de simplement afegir més mitjans.
P3: Com ha de determinar un projecte d'adaptació la seva proporció d'ompliment?
R: Els projectes de modernització estan limitats tant pel volum existent del tanc com per la capacitat del sistema d'aireació. Primer comproveu si el subministrament d'aireació actual pot mantenir la fluidització i la transferència d'oxigen a la proporció d'ompliment objectiu i, a continuació, feu càlculs de prova dins del rang recomanat; si cal, valideu les taxes d'adhesió i eliminació de biofilm en una prova pilot abans d'augmentar el valor d'enginyeria.
Conclusió
No hi ha una proporció d'ompliment-ta-per a tots-. Un valor sonor equival als requisits de càrrega de l'escenari més les limitacions de capacitat d'aireació/dipòsit i correccions regionals de qualitat de l'aigua-. Els projectes municipals solen funcionar entre un 25% i un 50%, mentre que els escenaris industrials d'alta-càrrega poden arribar al 60%-67% -, el criteri bàsic és si els mitjans poden mantenir una fluidització normal.
